产品实物图
产品特点
v 每台设备支持6个卡槽，其中6个功能卡，编码、适配、复用、调制、卫星接收可选
v 插卡式双电源，带蜂鸣报警
v 支持节目复用输出以及调制的RF信号输出
v 支持二路ASI输出，其中ASI输出可以任意选择输出与输入功能
v 千兆IP输入以及SFP光口输出
v IP信号输入满足RTP或UDP协议,支持8路MPTS和64SPTS协议输入
v IP编码输出满足RTP或UDP协议,支持8路MPTS和64SPTS协议输出
v 本地监控：按钮和LCD显示屏
v 远程监控：TCP/IP、XML协议
v 具有断电记忆功能
v 1RU标准机箱485*450*44mm
v 输入电压：100-240V,50/60HZ
产品参数
输入卡 |
高标清编码卡 | 视频 | 2路HD-SDI/HDMI |
音频 | 2路HD-SDI嵌入音频 |
标清编码卡 | 视频 | 2路SDI/HDMI |
音频 | 2路SDI/HDMI嵌入音频 |
模拟编码卡 | 视频 | 2路CVBS |
音频 | 2路立体声 |
音频编码卡 | 音频 | 1路数字音频AES/EBU或者1路立体声 |
ASI适配卡 | ASI/IP互转 | 三路ASI转成二路IP和一路IP转换成二路ASI |
调制卡 | QAM | 支持4个邻频的QAM调制,支持ASI和IP的输入,每个频点带宽38M |
DTMB | 持4个邻频的DTMB调制,支持ASI和IP的输入,每个频点带宽38M |
ASI输入卡 (复用卡） | 3ASI输入和2ASI信号输出 |
输入输出卡 |
输入输出卡 | ASI | 3路ASI信号输入2路ASI信号输出 |
IP/光口 | 2个1000MIP输入输出 |
二个SFP光口与IP输出同步 |
产品后面板
产品子卡实物图

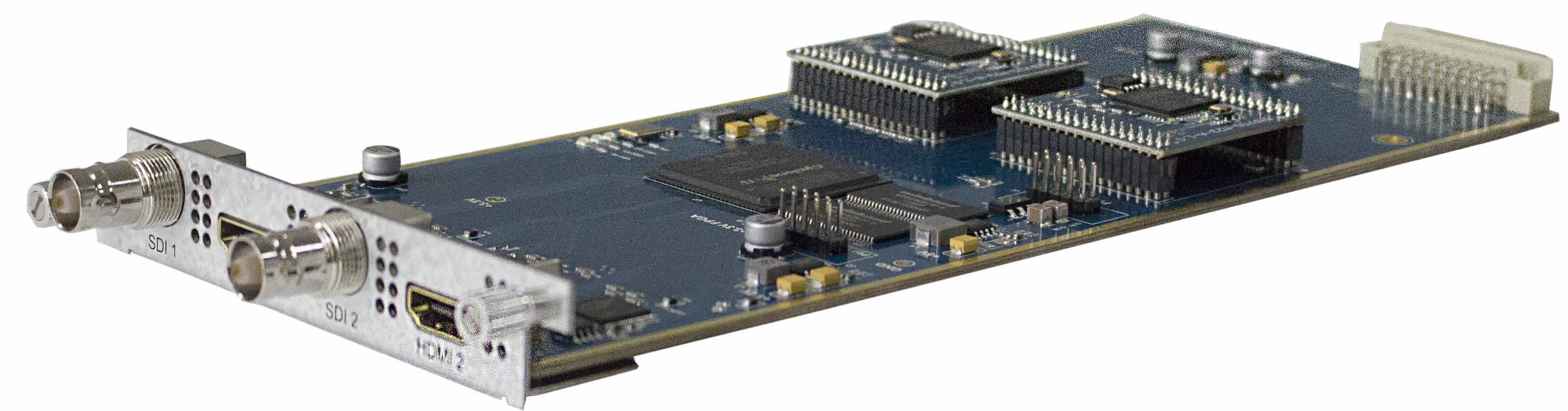

H702高标清编码子卡(支持2路HD/SD-SDI输入）
F801 ASI复用输出子卡(支持3路ASI输入2路ASI输出）

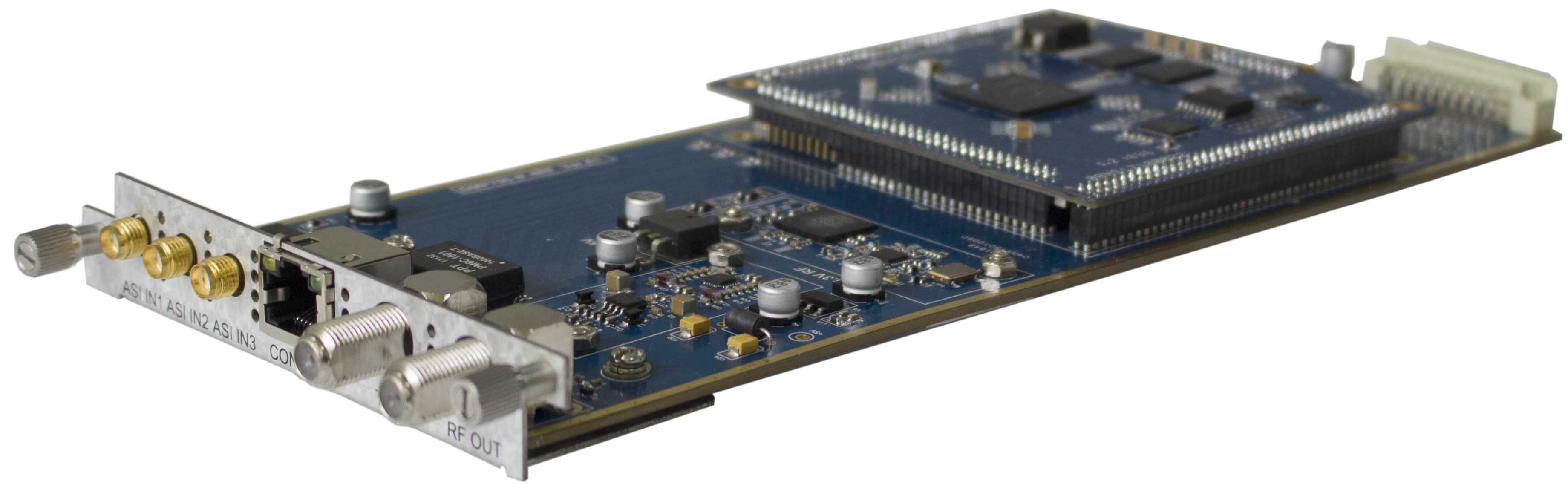

T901 4邻频调制子卡(支持ASI/IP输入）
G102高标清光端机子卡(支持1~2路HD/SD-SDI输入）
